名 稱 | 器材名稱 | 數量 | 單位 | 主要功能及技術參數要求 |

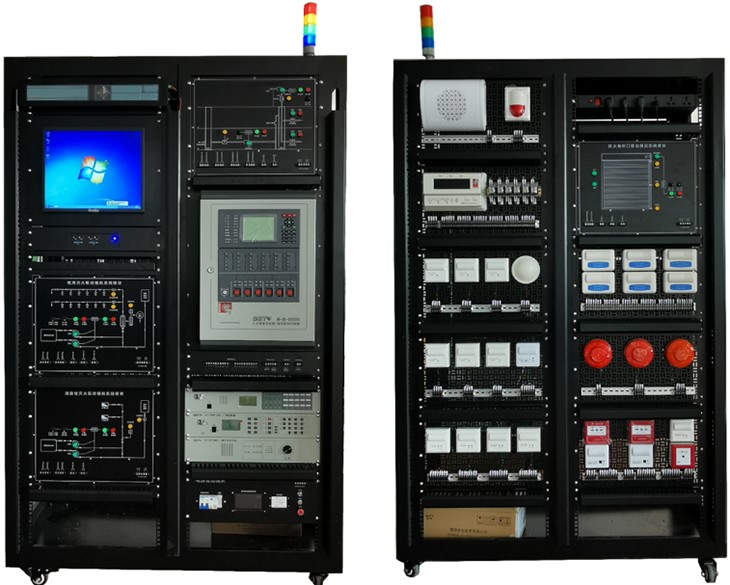

1 | 開放式機架平臺 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板， 表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）； 一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等； 特別設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀； 特別設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑； 機架內部、兩側及背部完全開放，學生 可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系； 預留對地進電安裝孔和接地柱，滿足現場配電需求。 |
2 | 網孔板安裝模塊 | 8 | 塊 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）； 網孔規格：≥Ф5×15mm； 網孔數量：≥462個。 |
3 | 網孔板用膨脹固定件 | 100 | 個 | 材質要求：不低于尼龍（PA）； 功能：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定； 自攻螺絲規格：M3~M6； 重復緊固次數：≥25。 |
4 | 線纜管理架 | 12 | 個 | 材質工藝要求：不低于1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 安裝方式：標準19英寸機架式； 占用空間：≥1U。 |
5 | 電源管理模塊 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±10 mm）； 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。 3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。 4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
6 | 四層警示燈 | 1 | 個 | 能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態； 工作電壓：AC220V； 功耗：≤20W。 |
7 | 嵌入式編程主機及其托盤模塊 | 1 | 套 | 材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）； 15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。 |
8 | 鍵鼠及其托盤模塊 | 1 | 套 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）； 托盤形式：壓按彈出或鎖止； 鍵鼠接口：有線USB。 |
9 | 實訓中心液晶管理裝置——工位顯示模塊 | 1 | 臺 | 材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等； 支持通過WiFi連接通訊； 輸入電源：AC220V； 溫度：-10℃～+40℃； 相對濕度：≤90%（+20℃）； 環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。 |
10 | 實訓中心液晶管理軟件 | 1 | 套 | 可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等； 可設置播放時長及次數； 支持單機發送，通過USB發送及集群發送節目； |
11 | 無線網卡 | 1 | 只 | 兼容IEEE802.11N標準，連接速率可達150Mbps； 支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入； 帶有WPS一鍵加密按鈕，輕松完成加密操作； WPS一鍵加密按鈕，輕松實現安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制； 支持不同模式無線工作站點信息過濾； 支持流量統計； 支持無線漫游（Roaming）技術，無線連接； 端口：USB2.0接口； 電源：USB供電； 天線類型：內置； 無線頻段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：≥49.5X17.6X7.2mm； 溫度：0~50℃(工作)，-20~70℃(存儲)； 濕度：10%~85%RH不凝結(工作),5%~ 95%RH不凝結(儲存)。 |
12 | 智能中央控制主機 | 1 | 臺 | 192*64大屏幕全中文顯示，一鍵飛梭，人性操作菜單，簡單易懂； 帶5進10出功率分區，可擴展分區到138路； 內置6路編程受控電源，可擴展外控電源時序器； 內置MP3播放器，采用U盤或SD作為存儲介質；可擴展外部音源受控DVD/收音機到10套音源同時播放； 設有春、夏、秋、冬四套定時方案，每套定時方案有99個定時點，按星期重復運行。每個定時可控制分區的音源選擇、內部MP3、外部9種周邊音源（CD、調諧器、卡座、DVD播放器）,4套定時方案可方便切換； 實現消防聯動，報警區域自動識別，即時激活報警系統，根據用戶設置的消防觸發點對應的分區或分組進行用戶想要任何方式報警。報警復位轉入正常廣播。 |
13 | DVD/MP3多功能播放器 | 1 | 臺 | 采用進口數碼機芯，具有超強電子抗震功能； 設有高亮度動態VFD熒光顯示，清晰醒眼； 支持CD、VCD、DVD、MP3等音頻格式播放，可外接USB盤播放MP3音樂； 設有2路音頻信號左右聲道輸出，輸出頻響范圍為20~20KHz； 設有輕觸式按鍵操作，可選擇單曲播放、全部播放、單曲循環、全部循環、停止播放等功能； 2U標準機箱設計，鋁合金面板，美觀實用； 頻輸出：0dB； 輸出頻響范圍：20Hz~20KHz； 信號信噪比：>80dB； 通信速度：≥4800bps； 標準通訊協議：RS-422； 標準通訊接口：RJ45； 電源輸入：≥~220V/50Hz； 功耗：≥15W； 尺寸：≥485*340*90； 重量：≥4.5kg。 |
14 | 電子調諧器 | 1 | 臺 | 設有485通訊接口，支持廣播控制主機控制； 采用石英鎖相環路頻率合成器式調節回路，接收頻率精確定； 設有高亮度動態VFD熒光顯示，清晰醒眼； 支持調頻、調幅（FM/AM）立體聲二波段接收選擇，電臺頻率記憶存儲可達99個； 設有兩組接收天線輸入：AM接收天線輸入，F(xiàn)M接收天線70Ω輸入； 具有電臺頻率自搜索存儲功能，且有斷電記憶功能； 設有2路音頻信號左右聲道輸出，輸出頻響范圍為20~20KHz；設有輕觸式按鍵操作，可直接輸入頻率電臺； 2U標準機箱設計，鋁合金面板，美觀實用； 音頻輸出：0dB； 輸出頻響范圍：20Hz~20KHz； 信號信噪比：>80dB； 頻率范圍：AM：522KHz ~1620KHz，F(xiàn)M：87.5MHz~108MHz； 通信速度：≥4800bps； 標準通訊協議：RS-422； 標準通訊接口：RJ45； 電源輸入：≥~220V/50Hz； 功耗：≥15W； 尺寸：≥485*340*90； 重量：≥4.5kg。 |
15 | 前置定壓功放 | 1 | 臺 | 2U標準機箱設計，鋁合金面板，人性化的抽手設計，美觀實用； 內設6分區，6分區單獨管理開關，帶鐘聲提示； 具有總音量調節旋鈕，高音/低音控制，總音量和獨立的音量控制； 3路線路輸入，2路話筒輸入，1路報警強插輸入，MIC1具默音功能，默音靈敏度可調節； 帶電平指示功能，自動檢測輸入信號強弱； 具有輸出短路，過載，過熱，飽和失真，直流輸出等多種保護和警告功能； 采用先進的高效功率放大電路，70V/100V定壓輸出和4-16Ω定阻輸出； 電源：≥交流220V/50Hz； 輸出方式：≥70V、100V、4-16Ω； 輔助輸出：≥600Ω 1V(0dB)； 信噪比：線路：70Db,話筒：66dB； 頻率響應：≥80Hz-15KHz/±3dB； 阻尼系數：≥200； 線路失真度：＜0.1%； 噪聲：(-3mV)； 上升速率：80V/ms； 音頻輸入：直插或卡儂，10kΩ/0.775V； 指示燈：電源、信號、消峰、保護； 保護：上電、短路、過熱、過載、失真； 散熱：強制散熱。 |
16 | 350W純后級廣播功放 | 1 | 臺 | 標準機箱設計，3U鋁合金面板；人性化的抽手設計，美觀實用； 1路線路輸入，1路輔助線路平衡輸入； 1路線路輸出，1路輔助線路平衡輸出；信號級聯下一臺純后級功放； 采用進口功率管，輸出功率強勁；寬頻帶、低噪聲、高保真效果，音質達到演出級水準； 人性化的指示功能，包括信號指示，保護指示，失真指示，啟動指示，電源指示等功能； 內置2級有源高通濾波和低通濾波器，自動消波還原信號；擁有完整的線路安全工作保證； 機器異常工作保護警告功能：當輸入信號過大、負載過重、線路短路時，對應的指示燈閃爍提示，有極高的可靠性； 完善的溫度保護:大電流高速風扇，工作噪音低，散熱效果佳；當機器溫度升高時，溫度保護電路會啟動風扇；風扇的轉速隨溫度的升高而自動提高； 2種功率輸出方式：定壓輸出100V，70V；定阻輸出4～16Ω；不均勻度小于1.5dB； 電源：≥交流220V/50Hz； 輸出方式：≥70V、100V、4-16Ω； 輔助輸出：≥600Ω 1V(0dB)； 信噪比：＞105dB； 頻率響應：≥80Hz-15KHz/±3dB； 阻尼系數：≥200； 線路失真度：＜0.1%； 噪聲：(-3mV)； 上升速率：80V/ms； 音頻輸入：直插或卡儂，10kΩ/0.775V； 指示燈：電源、信號、消峰、保護； 保護：上電、短路、過熱、過載、失真； 散熱：強制散熱。 |
17 | 壁掛音箱 | 2 | 個 | 流線型外觀，聲音輻射角度大，采用2分頻設計，使用于學校，酒店，賓館，超市等； 額定功率：≥10W； 額定功率：≥15W； 輸入電壓: ≥70V/100V； 靈敏度: ≥ 92dB； 頻率響應: ≥ 150Hz-15KHz； 最大聲壓級(1m): ≥ 92dB； 尺寸: 275×182×120mm（±10 mm）； 安裝方式: 掛壁式； 單元: 6.5"全頻×1 3*1高音帶高音。 |
18 | 優質天花喇叭 | 2 | 個 | 獨特的連體式設計，穩固的安裝支架，雙夾式安裝，更加靈活方便； 著重于輕音樂和人聲播放，輕音樂更出眾； 額定功率(100V)：≥6W； 額定功率(70V)：≥3W； 靈敏度(1W/1M)：≥93dB； 大靈敏度(W/1M)：≥102dB； 頻率響應(-10dB)：≥110-13KHz； 喇叭單元：≥6" ×1； 安裝開孔尺寸：≥170mm； 尺寸：198×76mm（±10 mm）； 重量：0.7Kg。 |
19 | 室外豪華防水音柱 | 2 | 個 | 全天候設計，選用防水單元，室內外均宜，壽命長，靈敏度高，聲音清晰、明亮； 帶有高音單元，鋁鎂合金外殼； 配有安裝支架，安裝便捷； 工作電壓70/100V，多個配接端子，適應如公共場所、網球場、超級市場、學校、車站等場合； 有效頻率范圍寬達140Hz ~ 14kHz； 額定功率：≥45W； 最大功率：≥60W； 輸入電壓：70V/100V； 靈敏度：≥100dB； 頻率響應：100Hz-20KHz； 最大聲壓級：(1m)110dB； 尺寸：151×125×625mm（±10 mm）； 安裝方式：配安裝支架； 單元：4"全頻×4+號角高音×1； 防水等級：IP66。 |
20 | 音量調節器 | 4 | 個 | 額定功率：≥10-40W； 響應延遲：≥1MS； 顏色：白； 材質：PC耐高溫阻燃； 尺寸：86*86mm（±10 mm）； 開孔孔距：≥60mm； 開孔尺寸：≥60mm； 配件：螺絲釘。 |
21 | 鵝頸式廣播話筒 | 1 | 個 | 靈敏度高、噪音低； 音色圓潤、清脆； 手感舒適的按鈕式開關； LED紅色顯示燈； 頭部紅色光環； 電池、幻像電源兩種供電方式； 操作便捷、節能環保； 音頭：電容式； 指向性：單指向； 頻率響應：≥40Hz～16kHz； 靈敏度：≤-38dB±3dB(0dB=1V/Pa at 1kHz)； 輸出阻抗：≥200Ω±30%(at 1kHz)； 負載阻抗：≧1000Ω； 使用電壓：9-52V幻像電源，或1.5V兩節AAA電池。 |
22 | 公共廣播系統管理軟件 | 1 | 套 | 支持遠程控制6路編程受控電源； 支持遠程控制指定分區音響的開關； 可在管理中心呼叫指定分區； 可在指定分區播放MP3音樂； 支持即時廣播。 |
23 | 6位PDU電源 | 1 | 個 | 工作電壓/頻率：220~250VAC/50~60Hz； 最大電流/功率：10A/2500W； 過載保護：自動切斷電源，手動按鈕復位； 安裝方式：標準19英寸機架式； 占用空間：1U。 |
26 | 軟電線0.3mm2 | 1 | 批 | 黃、綠、紅、藍、黑。 |
27 | 軟電線1.0mm2 | 1 | 批 | 紅、黑、黃綠。 |
28 | 焊錫絲 | 1 | 卷 | ≥1.0mm。 |
29 | 電工膠布 | 2 | 卷 | 長≥3M。 |
30 | 異型標識管 | 1 | 卷 | ≥1.5。 |
31 | 扎帶 | 4 | 包 | ≥3×100mm。 |
32 | 學生凳 | 2 | 把 | 圓鋼（塑料凳面）。 |
33 | 工具箱 | 1 | 個 | 430×230×200mm（±10 mm）。 |
34 | 尖嘴鉗 | 1 | 把 | ≥6”（6寸），160mm。 |
35 | 剝線鉗 | 1 | 把 | 剝線能力：≥0.25-6mm2； 長度：≥170mm。 |
36 | 斜口鉗 | 1 | 把 | ≥7寸180mm。 |
37 | 小一字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
38 | 小十字螺絲刀 | 1 | 把 | ≥3寸，3*75mm。 |
39 | 大十字螺絲刀 | 1 | 把 | ≥5寸，5*75mm。 |
40 | 電烙鐵 | 1 | 把 | ≥50W。 |
41 | 電烙鐵托架 | 1 | 個 | ≥120*70mm。 |
42 | 數字萬用表 | 1 | 個 | 交直流電流； 交直流電壓； 電容； 電阻； 蜂鳴通斷。 |
43 | 《設備說明書》 | 1 | 本 |
|
